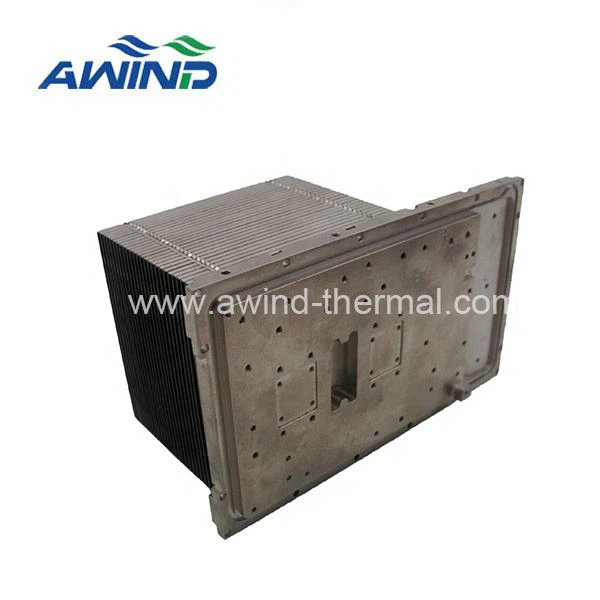

বিভিন্ন অ্যাপ্লিকেশনে, তাপ সিঙ্কের জন্য সর্বোত্তম সমাধান সম্পর্কিত প্রকৌশল সিদ্ধান্তগুলি খরচ এবং কর্মক্ষমতার উপর নির্ভর করতে পারে। তাত্ত্বিকভাবে, কর্মক্ষমতা প্রয়োজনীয়তা পূরণের জন্য সর্বনিম্ন মূল্যের পণ্য প্রাপ্ত করা সহজ বলে মনে হয়। প্রকৃতপক্ষে, গ্রাহকরা প্রায়ই উচ্চ মূল্যের মুখোমুখি হওয়ার সময় পারফরম্যান্স স্পেসিফিকেশন (বিভিন্ন চিপ ব্যবহার করে) পরিবর্তন করতে বা কিছু কর্মক্ষমতা (যেমন শর্তের উপর ভিত্তি করে অবনতিশীল চিপ) ত্যাগ করতে বেছে নেন।
এই নিবন্ধটি পারফরম্যান্স এবং খরচ সূচকগুলির জন্য তাপ পাইপ/বাষ্প চেম্বারের উপর ভিত্তি করে বেশ কয়েকটি তাপ সিঙ্কের তুলনা করে:
কর্মক্ষমতা: সামগ্রিক তাপ সিঙ্ক কর্মক্ষমতা Δ T গণনা করতে FloTHERM CFD সফ্টওয়্যার প্যাকেজ ব্যবহার করুন।
খরচ: ব্যাচের আকার যথেষ্ট বড় বলে ধরে নিলে, শক্ত ছাঁচের বিনিয়োগ খরচ ইউনিটের দামে প্রতিফলিত হবে না। উপরন্তু, ইউনিটের মূল্য সর্বনিম্ন খরচের সমাধানের (1 গুণ, 1.1 গুণ, ইত্যাদি) সাথে আপেক্ষিক, কারণ ব্যাচের আকার বাড়ানো হলে ইউনিট খরচ কম হবে।
Heatsink নকশা পরামিতি
তাপ উৎস শক্তি: 250 ওয়াট
তাপ উৎসের আকার: 30 x 30 মিমি
সর্বাধিক পরিবেষ্টিত তাপমাত্রা: 25 ডিগ্রি
বায়ু প্রবাহের হার: প্রতি মিনিটে 40 ঘনফুট (CFM)
কনডেন্সার: স্ন্যাপ অন ফিন সাইজ 115 * 85 * 65 মিমি
চলুন সবচেয়ে মৌলিক ডিজাইন দিয়ে শুরু করা যাক এবং ধীরে ধীরে জটিল প্রক্রিয়ায় তলিয়ে দেখি কিভাবে নকশা দ্বারা কার্যক্ষমতা এবং খরচ প্রভাবিত হয়।
1. অ্যালুমিনিয়াম বা তামা ভিত্তিক তাপ পাইপ হিটসিঙ্ক
U-আকৃতির অ্যালুমিনিয়াম বেস হিট পাইপ হিটসিঙ্ক
এটি একটি তাপ পাইপ রেডিয়েটারের সবচেয়ে ঐতিহ্যগত নকশা। চারটি U-আকৃতির তাপ পাইপ একটি অ্যালুমিনিয়াম বা তামার বেসে ঢালাই করা হয় এবং তারপর তাপ উত্সের সংস্পর্শে আসে। তাপ প্রথমে বেসের মধ্য দিয়ে যেতে হবে তারপর তারা তাপ পাইপে পৌঁছাতে পারে।
বাঁকানো ছাড়াও, চারটি 6 মিমি তাপ পাইপগুলিতে অন্য কোনও সেকেন্ডারি অপারেশন করা হয়নি, যদিও এই উদাহরণে তাপ পাইপ এবং বেসের মধ্যে যোগাযোগের ক্ষেত্রটি কিছুটা সমতল।
অ্যালুমিনিয়াম বেস হিট পাইপ রেডিয়েটরের CFD
ফ্লোথার্মাল মডেল দেখায় যে হিট সিঙ্কের তাপমাত্রা পরিবেষ্টিত তাপমাত্রার চেয়ে 53.9 ডিগ্রি বেশি (78.9 ডিগ্রি -25 ডিগ্রি =উল্লেখ সর্বোচ্চ তাপমাত্রা - পরিবেষ্টিত তাপমাত্রা), এবং আমরা এই তাপমাত্রাকে পারফরম্যান্স বেঞ্চমার্ক হিসাবে ব্যবহার করি, এর সাথে একটি খরচ বেঞ্চমার্ক 1 সময় হিসাবে সংজ্ঞায়িত।
উচ্চ কর্মক্ষমতা প্রয়োজন হলে, একটি তামা বেস একটি অ্যালুমিনিয়াম বেস পরিবর্তে ব্যবহার করা যেতে পারে. কপার বেসের তাপ পরিবাহিতা অ্যালুমিনিয়াম বেসের চেয়ে দ্বিগুণ, তাই তামার বেসের কর্মক্ষমতা 2.3 ডিগ্রি দ্বারা উন্নত হয়েছে। তামার বেস ডিজাইনটি অ্যালুমিনিয়াম বেসের তুলনায় 5% খরচ বাড়ায় এবং ওজনে সামান্য বৃদ্ধিও রয়েছে।
2. সরাসরি যোগাযোগ তাপ পাইপ heatsink রেডিয়েটার
সরাসরি যোগাযোগ তাপ পাইপ রেডিয়েটার
এই নকশা তাপ উৎস এবং তাপ পাইপের মধ্যে সরাসরি যোগাযোগের জন্য অনুমতি দেয়, যার ফলে তাপ শোষণকারী বেস এবং ইন্টারফেস উপকরণগুলি (ঘাঁটিতে তাপ পাইপকে সুরক্ষিত করতে ব্যবহৃত সোল্ডার) নির্মূল হয়। যাইহোক, প্রয়োজনীয় পৃষ্ঠ মসৃণতা প্রাপ্ত করার জন্য, তাপ পাইপ মেশিন করা আবশ্যক (সেকেন্ডারি অপারেশন)।
সরাসরি যোগাযোগের হিট পাইপ রেডিয়েটরের CFD
তাপ পাইপ এবং তাপের উত্সের মধ্যে সরাসরি যোগাযোগের কারণে, তাপ সিঙ্কের এই নকশাটির কার্যকারিতা 49.3 ডিগ্রিতে উন্নত করা হয়েছে, যা বেঞ্চমার্কের চেয়ে 4.6 ডিগ্রি বেশি এবং একটি তামার ভিত্তি ব্যবহার করে ডিজাইনের চেয়ে 2.3 ডিগ্রি বেশি। যাইহোক, এর জন্য বেসের অতিরিক্ত প্রক্রিয়াকরণের প্রয়োজন (তাপ পাইপের খাঁজগুলি এম্বেড করা) এবং তাপ পাইপের প্রক্রিয়াকরণ, যা বেঞ্চমার্ক ডিজাইনের খরচের 1.1 গুণ (10% বেশি ব্যয়বহুল)।
3. U- আকৃতির অভিন্ন তাপমাত্রা প্লেট তাপ সিঙ্ক
U- আকৃতির অভিন্ন তাপমাত্রা প্লেট তাপ সিঙ্ক
এই দ্রবণটি একটি একক U-আকৃতির বাষ্প চেম্বারের সাথে চারটি 6 মিমি তাপ পাইপ প্রতিস্থাপন করে। ডিজাইনের ক্ষেত্রে, এটি একটি সরাসরি যোগাযোগের তাপ পাইপ তাপ সিঙ্কের সাথে সবচেয়ে বেশি মিল, উভয়ই তাপ উত্স CPU-কে দুই-ফেজের উপাদানগুলির সাথে সরাসরি যোগাযোগ করতে দেয়। এই নকশাটি বেছে নেওয়ার জন্য গুরুত্বপূর্ণ বিবেচ্য বিষয় হল তাপ সিঙ্ক সরবরাহকারী একটি সমন্বিত বাষ্প চেম্বার তৈরি করতে পারে কিনা, কারণ ঐতিহ্যগত দুই-টুকরো নকশাগুলিকে U-আকৃতিতে বাঁকানো যায় না।
U-আকৃতির অভিন্ন তাপমাত্রা প্লেট তাপ সিঙ্কের CFD
সরাসরি যোগাযোগের তাপ পাইপ ডিজাইনের তুলনায়, ভিসি হিটসিঙ্ক দ্রবণের কার্যকারিতা 21.5% (11.6 ডিগ্রি) দ্বারা উন্নত হয়েছে, যেখানে খরচ শুধুমাত্র 4.55% বৃদ্ধি পেয়েছে। যাইহোক, ভিসি হিটসিঙ্কের প্রাচীরের পুরুত্ব বৃদ্ধির ফলে হিটসিঙ্ক রেডিয়েটারের ওজন প্রায় 75g বৃদ্ধি পেয়েছে।
4. 3D অভিন্ন তাপমাত্রা প্লেট তাপ সিঙ্ক
3D অভিন্ন তাপমাত্রা প্লেট তাপ সিঙ্ক
এই নকশায়, তাপ শোষণকারী নীচের প্লেটটি একটি বাষ্প চেম্বার যা উল্লম্ব কনডেনসার তাপ পাইপের সাথে একটি বাষ্প প্যাসেজ ভাগ করে। উত্পাদন পর্যায়ে, 8টি উন্মুক্ত ধরনের তাপ পাইপ খোলার সাথে একটি বাষ্প চেম্বার প্লেটে ব্রেজ করা হয়; বাষ্প চেম্বারটি তাপের উত্সের সাথে সরাসরি যোগাযোগ করে, XY সমতলে সমানভাবে তাপ বিতরণ করে এবং উল্লম্ব তাপ পাইপের মাধ্যমে পাখনায় তাপ ছড়িয়ে দেয়।
বাষ্প চেম্বারের সাথে 3D হিট সিঙ্কের CFD
এই নকশা সেরা কর্মক্ষমতা আছে, কিন্তু খরচ বেশী. তার নিকটতম প্রতিযোগী, U-আকৃতির ভিসি হিটসিঙ্ক প্লেট ডিজাইনের তুলনায়, এর তাপমাত্রা প্রায় 2 ডিগ্রি কমেছে (কর্মক্ষমতা 4.9% বৃদ্ধি পেয়েছে), তবে এর দাম দ্বিগুণ হয়েছে (117% বৃদ্ধি পেয়েছে)।
যাইহোক, এটি লক্ষ করা উচিত যে এই কেসটি 3D বাষ্প চেম্বার ডিজাইনের সম্ভাব্য সুবিধাগুলিকে পুরোপুরি হাইলাইট করেনি। প্রয়োজনীয় নীচের প্লেটের আকার বাড়ার সাথে সাথে এই দ্রবণ এবং U-আকৃতির বাষ্প চেম্বার প্লেটের নকশার মধ্যে কার্যক্ষমতার পার্থক্যও বৃদ্ধি পায়।
সারসংক্ষেপ
নীচের সারণীটি দেখায় যে তাপ সিঙ্কের উপাদান বা দ্বি-পর্যায়ের উপাদানগুলি পরিবর্তন করা একটি উল্লেখযোগ্য কর্মক্ষমতা উন্নতি অর্জন করতে পারে। বেঞ্চমার্ক অ্যালুমিনিয়াম ভিত্তিক হিট সিঙ্ক থেকে 3D ভিসি হিটসিঙ্ক প্লেট সমাধান পর্যন্ত, কর্মক্ষমতা 17 ডিগ্রি উন্নত হয়েছে, কিন্তু খরচ 150% বৃদ্ধি পেয়েছে।
রেডিয়েটার কর্মক্ষমতা এবং খরচ তুলনা
শক্তিশালী তাপ পরিবাহিতা সহ তামার উপাদান দিয়ে বেস প্রতিস্থাপন করে বা তাপ উৎসের সাথে সরাসরি যোগাযোগে তাপ পাইপ তৈরি করে, প্রায় 7% -15% এর একটি মাঝারি কর্মক্ষমতা উন্নতি এবং খরচ বৃদ্ধি (বেঞ্চমার্কের সাপেক্ষে) অর্জন করা যেতে পারে। .
অ্যাপ্লিকেশন পরামিতি দেওয়া সর্বোত্তম সামগ্রিক মান সহ নকশা একটি বাষ্প চেম্বার তাপ সিঙ্ক হতে পারে। যদিও এটি বেঞ্চমার্ক মূল্যের তুলনায় 15% বেশি ব্যয়বহুল, এর কার্যক্ষমতা 28% (15.2 ডিগ্রি দ্বারা) উন্নত হয়েছে।
