IGBT মডিউল হল একটি উচ্চ-শক্তির ডিভাইস যা অপারেশনের সময় প্রচুর পরিমাণে তাপ উৎপন্ন করে। IGBT মডিউলগুলির স্বাভাবিক ক্রিয়াকলাপের জন্য তাপমাত্রার পরিসর হল -40 ডিগ্রি সে-150 ডিগ্রি সে। ইলেকট্রনিক উপাদানগুলির ব্যর্থতা প্রধানত উচ্চ তাপমাত্রার কারণে হয় এবং ব্যর্থতার হার সরাসরি চিপের তাপমাত্রার সমানুপাতিক। . তাপমাত্রায় প্রতি 10 ডিগ্রী বৃদ্ধির জন্য, ইলেকট্রনিক ডিভাইসের নির্ভরযোগ্যতা অর্ধেক কমে যায়। অতএব, IGBT চিপের স্বাভাবিক ক্রিয়াকলাপ বজায় রাখার জন্য, এটিকে তাপ নষ্ট করতে সাহায্য করার জন্য একটি তাপ সিঙ্ক প্রয়োজন।
বর্তমানে, বাজারে IGBT তাপ অপচয়ের জন্য ব্যবহৃত বেশিরভাগ ফর্মগুলি হল বায়ু শীতল এবং তরল শীতলকরণ।

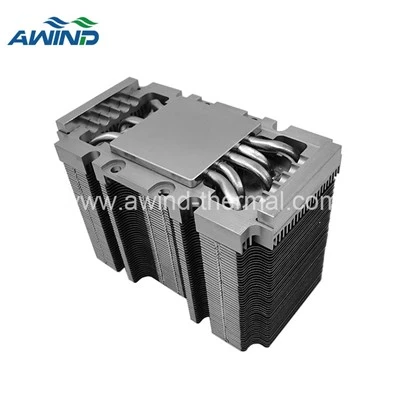

এই নিবন্ধটি প্রধানত আরও সাধারণ রেডিয়েটরের উপর দৃষ্টি নিবদ্ধ করে: তামা এবং অ্যালুমিনিয়াম তাপ সিঙ্ক আইজিবিটি-তে ব্যবহৃত হয়। স্কাইভিং ফিন প্রযুক্তির দ্বারা তৈরি একটি বড় অ্যালুমিনিয়াম হিট সিঙ্ক, এবং CNC এর নীচের প্লেটে স্লট করা হয়েছে, খাঁজে ইপোক্সি এবং প্রলিপ্ত তাপ পাইপ দিয়ে ভরা, তারপর একটি মসৃণ এবং সমতল পৃষ্ঠ পেতে পৃষ্ঠের চিকিত্সা করা হয়।
একটি মসৃণ এবং সমতল স্তর পৃষ্ঠ তাপ উত্সের সাথে আরও ভালভাবে যোগাযোগ করতে পারে, আরও দক্ষ তাপ স্থানান্তর নিশ্চিত করে। তাপ পাইপের উপস্থিতি তাপ সিঙ্কের উভয় প্রান্তে সমানভাবে তাপ বিতরণ করতে পারে। উচ্চ এবং ঘন পাখনা তাপ অপচয়ের পৃষ্ঠের ক্ষেত্রফলকে বাড়িয়ে তুলতে পারে, যা তাপ এবং বাতাসের মধ্যে যোগাযোগের ক্ষেত্রটিকে বড় করে তোলে।
চিত্র 1 পাখনার উচ্চতা এবং হিটসিঙ্ক তাপমাত্রার মধ্যে সম্পর্ক
পাখনার উচ্চতা যত বাড়বে, তাপমাত্রা ততই কমবে। এর কারণ হল হিট সিঙ্ক থেকে বাতাসে তাপ স্থানান্তরও বৃদ্ধি পায়, যার ফলে হিটসিঙ্কের তাপমাত্রা হ্রাস পায়।
যাইহোক, পাখনার উচ্চতা ক্রমাগত বাড়তে থাকায় তাপমাত্রার হ্রাস ক্রমশ কমতে থাকে কারণ পাখনার নীচের অংশে তাপ স্থানান্তর সম্পূর্ণ হয়ে গেছে এবং পাখনার উচ্চতা আরও বাড়ানোর ফলে পরিবাহী তাপ স্থানান্তর বৃদ্ধি পাবে না।
চিত্র 2: ফিনের পুরুত্ব এবং তাপ সিঙ্কের তাপমাত্রার মধ্যে সম্পর্ক
যখন পাখনার বেধ বৃদ্ধি পায়, তাপমাত্রা হ্রাস পায় এবং তাপ অপচয়ের প্রভাব সবচেয়ে ভাল হয় যখন বেধ 4 মিমি হয়।
তাপীয় পরিবাহী বস্তু হিসাবে, পাখনার পুরুত্ব পরিবাহী তাপ স্থানান্তর দক্ষতাকে প্রভাবিত করতে পারে। যখন পাখনার পুরুত্ব বৃদ্ধি পায়, তখন পরিবাহী তাপ স্থানান্তর প্রভাব বাড়ানো হবে, তবে এটি সুস্পষ্ট হবে না। যখন এটি 4.5 মিমি পর্যন্ত বৃদ্ধি পায়, তখন তাপমাত্রা প্রায় অপরিবর্তিত থাকে।
পাখনার পুরুত্ব তাদের উচ্চতার তুলনায় অনেক ছোট হওয়ার কারণে, এটি অনুমান করা যেতে পারে যে তাপ অপচয়ের কর্মক্ষমতার উপর পাখনার বেধ 4.5 মিমি অতিক্রম করার প্রভাব ন্যূনতম।
চিত্র 3. পাখনার ব্যবধান এবং হিটসিঙ্ক তাপমাত্রার মধ্যে সম্পর্ক
পাখনা ব্যবধানের প্রকরণ আইন দুটি ভাগে বিভক্ত। পাখনার মধ্যে ব্যবধান বাড়ার সাথে সাথে তাপমাত্রা প্রাথমিকভাবে হ্রাস পায় এবং তারপরে স্থিতিশীল হয়, সর্বোত্তম তাপ অপচয় অর্জন করে। পাখনার মধ্যে ব্যবধান বাড়ার সাথে সাথে পাখনার মধ্যে পাইপের প্রতিরোধ ক্ষমতা হ্রাস পায়, এইভাবে তাপ অপচয়ের প্রভাব বৃদ্ধি পায়।
যাইহোক, পাখনার মধ্যে ব্যবধান বাড়তে থাকায় পাইপলাইনের প্রতিরোধ প্রায় অপরিবর্তিত থাকে, তাই হিটসিঙ্কের তাপমাত্রাও স্থিতিশীল হতে থাকে।
উপরের তিনটি সেট ডেটা নির্দেশ করে যে আইজিবিটি হিট সিঙ্কগুলি উচ্চতর বা মোটা পাখনা, বা ঘন পাখনার ফাঁক দিয়ে অগত্যা ভাল নয়। সর্বোত্তম তাপ সিঙ্ক তাপ অপচয়ের প্রয়োজনীয়তা এবং তাপ সিঙ্কের খরচের সমন্বয়ে বিশ্লেষণ করা উচিত। এবং Awind-এর তাপ অপচয়ে 20 বছরেরও বেশি অভিজ্ঞতা রয়েছে, যা আপনাকে এই ক্ষেত্রে পেশাদার পরামর্শ প্রদান করতে পারে, যা আপনাকে তাপ অপচয়ের প্রভাব এবং খরচ উভয় ক্ষেত্রেই জয়-জয় পরিস্থিতি অর্জন করতে দেয়।
